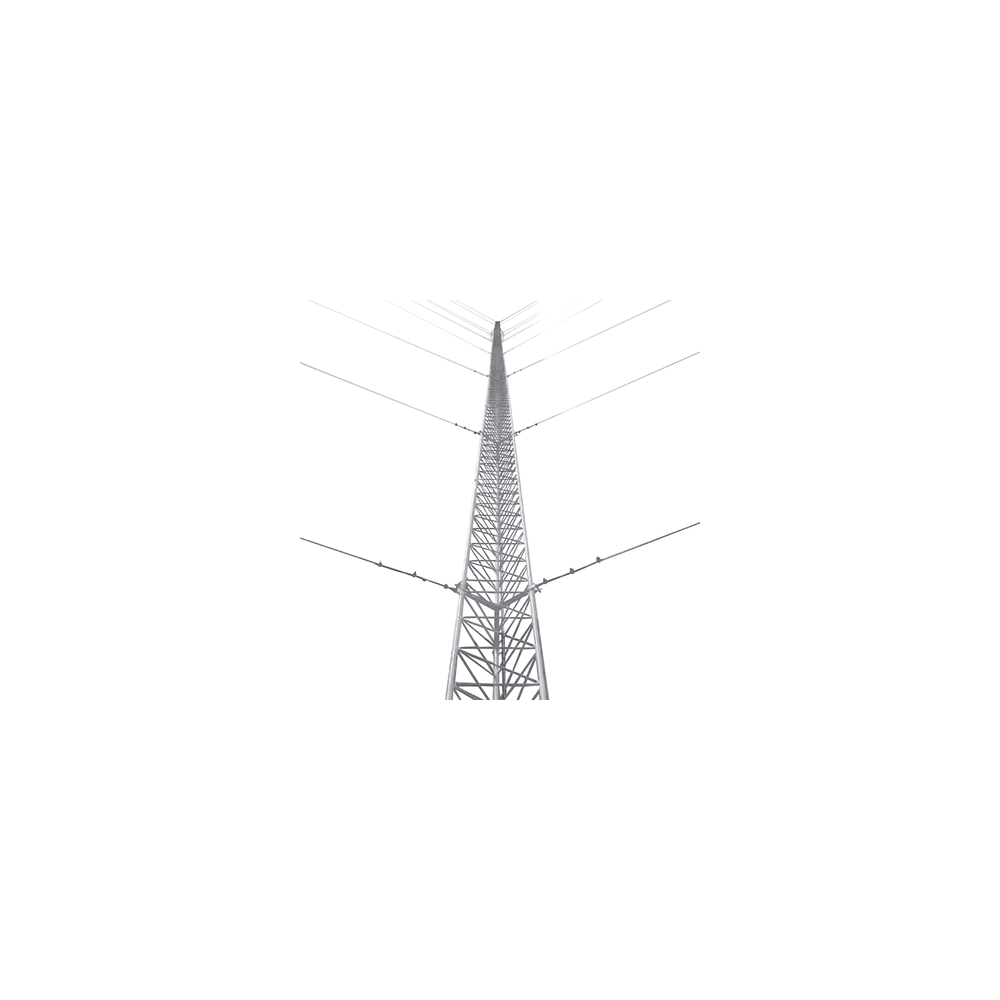

KTZ30E027P SYSCOM TOWERS torres arriostradas (kits)

Name: KTZ30E027P SYSCOM TOWERS torres arriostradas (kits)
Brand: SYSCOM TOWERS
SKU: KTZ30E027P
Price: 21859.29 MXN
Availability: InStock

Kit de Torre Arriostrada de Techo de 27 m con Tramo STZ30 Galvanizado Electroltico (No incluye retenida). KTZ30E027P

Marca: SYSCOM TOWERS

Referencia: KTZ30E027P

Disponible en Existencia: 22 Artículos

Rapido! Solo 22 artículos en stock!

$21,859.29

IVA incluido Enviamos a todo México (Entrega Est. 2-3 Días)

Disponible

Llamar por Teléfono 55 1209 0327

Solicitar Información por Whatsapp

Solicitar Información por Correo

Página Segura

Contamos con SSL para su seguridad

Entrega Rápida

Su pedido será procesado en menos de 24hrs.

Equipos Nuevos

Solamente Vendemos Equipos Nuevos

Descripción
Detalles del producto

Protecno

Enviamos a todo Mexico. Favor de solicitar su cotizacion por Telefono.

Tambien puede recoger su pedido en nuestras oficinas fisicas. Consultar direccion de oficinas Protecno.

KTZ30E027P Kit de Torre Arriostrada de Techo de 27 m con Tramo STZ30 Galvanizado Electrolitico (No incluye retenida). KTZ-30E-027P

Características Destacadas:

Producto elaborado Bajo Normativa ISO 9001:2015.
Gran Elevación / Bajo costo.
100% Inspección de Ensamble Tramo - Tramo.
Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633.
Ideal para zonas secas libre de corrosión.

Características Físicas:

Carga Axial Máxima: 200 Kg.
Altura: 27 metros (9 tramos).
Resistencia al viento: 200 km /hr.
Protección anticorrosiva: Galvanizado Electrolítico (AST B-633).
Aplicación: Intemperie (Zonas desérticas o baja humedad).

Incluye los siguientes componentes:

Cantidad	Modelo	Descripción
9	STZ30	Tramo de torre de 30 cm de ancho de cara.
1	SCZ30P	Copete de torre de 30 cm con opresor para pararrayo.
1	SBA30	Base para torre de 30 cm.
1	SAB30	Ancla para base de torre.
5	SJB30	Brida de sujeción de Retenida.
3	SAP01	Ancla de losa o pared para Retenida.
30	CUELLO-14-HDG	Cuello para cable de retenida
90	NUDO-316-FJG	Abrazadera tipo perro de 3/16 .

No incluye cable de retenida. Se recomiendan 430 metros de retenida de 1/8 (SRET-318-CAM) o diámetros superiores.

No incluye Tensores. Se recomiendan 15 tensores de 1/2 x 6 . (TEN1/2X6OGJ o TEN1/2X6OQJ).

**El NO usar accesorios de instalación como Bridas Base de torre Ancla de torre o Anclajes de Retenida se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Accesorios complementarios (No incluidos):

Sistema de Señalización/Iluminación (No incluido):

Cantidad	Modelo	Descripción
2	EIGSLSE	Estrobo tipo LED Autónomo con fotocelda panel solar y batería. Tipo L810.
2	HLU3R2	Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Sistema de línea de vida (No incluido):

Cantidad	Modelo	Descripción
1	SHE-LV	Par de herrajes de sujeción
1	S-GULV	Guía para línea
30	SRET-338CAM	Cable de 3/8
6	NUDO-38FJG	Nudo forjado 3/8
2	CUELLO-38-HDG	Cuello 3/8
1	TRY-ACC-SLIDER	(Opcional) Carro de Seguridad para Instalador.
1	SYS-USA7B	(Opcional) Arnés de Suspención.

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

¡Nuevo! Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido)

KLP-TZ27-PRO.- ¡Todo incluido! Ideal para torres de 27 m con dipolo corona cableado y electrodos con .

O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):

Cantidad	Modelo	Descripción
1	TG45AB	Electrodo de puesta a tierra de 45 A con Electrodo Filtro y Compuesto H2Ohm
1	S610	Registro plástico.
3	TGCR11	Conector de Ojo
2	TGAB18	Conector para Varilla
1	TGBUSG10	Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado paraTorre (No incluido):

Cantidad	Modelo	Descripción
1	TGTDPC	Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1	TG45AB	Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM) brújula y nivel.
1	S610	Registro plástico chico.
1	ANTIOX	Aerosol para protección de terminales.
3	TGCR11	Conector de Ojo.
2	TGAB18	Conector para Varilla.
18	TGAC	Aislador para torre.

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.

Recomendaciones:

Asegúrese de que la instalación sea realizada por un profesional capacitado.
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
La torre debe ser pintada en tono naranja-rojizo y blanco en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.

Diagrama Representativo: Instalación de Retenida Versión 2.0
